Wał odbioru mocy (WOM) służy do przekazywania energii mechanicznej z ciągnika do współpracującej maszyny. Dzięki niemu silnik ciągnika może napędzać m.in. prasę zwijającą, kosiarkę rotacyjną, rozsiewacz nawozów, opryskiwacz wyposażony w pompę mechaniczną lub rozrzutnik obornika. WOM należy do podstawowych rozwiązań konstrukcyjnych w technice rolniczej, ale pod wspólną nazwą kryją się różne sposoby sterowania napędem, prędkości obrotowe i typy końcówek. Warto rozróżniać wałek WOM wychodzący z ciągnika, wał przegubowo-teleskopowy łączący pojazd z maszyną oraz wał wejściowy maszyny, nazywany także wałem przyjęcia mocy (WPM). Nie są to trzy nazwy tej samej części, lecz kolejne elementy drogi przekazywania momentu obrotowego. Ilustracja 1. Poglądowa wizualizacja połączenia ciągnika z maszyną napędzaną przez WOM. Nie jest instrukcją montażu.

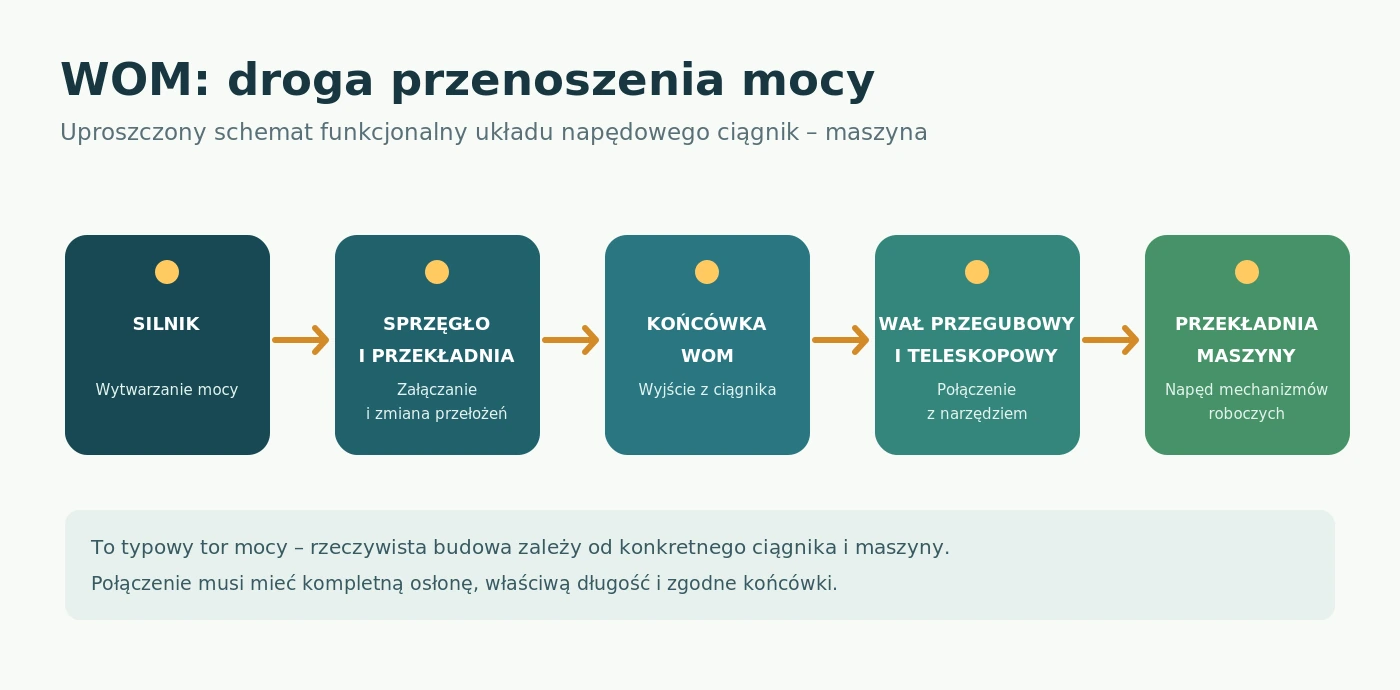

1. Jak działa WOM? Droga przekazywania napędu

Silnik wytwarza moment obrotowy, który odpowiedni układ napędowy kieruje do tylnego lub – w wybranych ciągnikach – przedniego wałka WOM. W zależności od konstrukcji po drodze znajdują się przekładnie redukcyjne, sprzęgło WOM oraz mechanizmy załączania i hamowania. Końcowy czop wałka, zwykle wielowypustowy, łączy się z przegubowym wałem napędowym maszyny. Dwa przeguby umożliwiają przeniesienie napędu mimo zmiany wzajemnego położenia ciągnika i narzędzia. Część teleskopowa kompensuje zmianę odległości między ich punktami przyłączenia, np. podczas podnoszenia na trzypunktowym układzie zawieszenia (TUZ) albo skręcania z maszyną zaczepianą. W niektórych układach stosuje się przeguby szerokokątne, sprzęgła przeciążeniowe lub jednokierunkowe. Budowa konkretnego połączenia musi być zgodna z instrukcjami producentów ciągnika, maszyny i wału. Ilustracja 2. Autorski schemat funkcjonalny. Przebieg rzeczywistych wałów, sprzęgieł i przekładni różni się w zależności od modelu. Układ WOM przekazuje moc mechaniczną w ruchu obrotowym. Nie należy mylić go z obwodami hydraulicznymi ciągnika: podłączenie przewodów hydraulicznych i podłączenie wałka WOM to odrębne sposoby zasilania urządzeń roboczych.

2. Z jakich elementów składa się układ WOM?

W typowym ciągniku można wyróżnić kilka współpracujących elementów:

1. Tor napędowy – zestaw wałków i kół zębatych odbierających moc od silnika lub układu przekładniowego.
2. Sprzęgło WOM – umożliwia włączanie i odłączanie napędu; może być mechaniczne albo wielotarczowe, sterowane hydraulicznie.
3. Przekładnia prędkości WOM – zapewnia przewidziane dla danego modelu przełożenia, np. 540 i 1000 obr/min.
4. Wałek wyjściowy WOM – zakończenie, na którym osadza się odpowiednie złącze wału przegubowo-teleskopowego.
5. Układ sterowania i zabezpieczeń – dźwignia lub przełącznik, a w zależności od konstrukcji także czujniki, hamulec wałka i logika zapobiegająca niepożądanemu załączeniu.
6. Osłony – nieruchoma osłona przy wałku ciągnika, osłony połączenia przegubowego oraz osłona wejścia napędu maszyny.

W starszych ciągnikach rozwiązania bywają prostsze, a załączanie może odbywać się dźwignią i sprzęgłem dwustopniowym. W nowych modelach często spotyka się sprzęgła wielotarczowe w kąpieli olejowej, sterowanie elektrohydrauliczne i kontrolowane narastanie momentu przy włączaniu.

3. WOM zależny, dwustopniowy i niezależny – na czym polegają różnice?

Określenie „WOM niezależny” bywa używane potocznie do różnych rozwiązań. Zestawienie typów napędu opisuje też materiał dydaktyczny Coalinga College. [5] Z technicznego punktu widzenia warto odróżnić napęd zależny od głównego sprzęgła, WOM sterowany sprzęgłem dwustopniowym i WOM ze sprzęgłem niezależnym.

WOM zależny od głównego sprzęgła

W prostszych, starszych konstrukcjach napęd WOM jest powiązany z głównym sprzęgłem napędu. Jego rozłączenie przerywa zasilanie WOM momentem obrotowym. Praca z kosiarką lub prasą bywa przez to mniej wygodna: wciśnięcie głównego sprzęgła przerywa napęd zarówno kół, jak i WOM. Trzeba przy tym rozróżnić sprzęgło główne od WOM zależnego od prędkości jazdy – to nie są pojęcia tożsame.

WOM ze sprzęgłem dwustopniowym („żywy”)

W układzie ze sprzęgłem dwustopniowym pierwszy zakres ruchu pedału rozłącza napęd kół, pozostawiając napęd WOM; dopiero dalsze wciśnięcie pedału rozłącza również WOM. Pozwala to zatrzymać jazdę lub zmienić bieg bez jednoczesnego przerywania pracy narzędzia. Zależności te opisują zasady konstrukcyjne; rzeczywisty sposób obsługi trzeba sprawdzić w instrukcji konkretnego ciągnika.

WOM niezależny

WOM niezależny ma oddzielne sprzęgło służące do sterowania napędem wałka, niezależnie od głównego sprzęgła jazdy. Umożliwia odrębne włączanie i wyłączanie maszyny, także wtedy, gdy ciągnik stoi. W nowoczesnych konstrukcjach najczęściej spotyka się sterowanie hydrauliczne lub elektrohydrauliczne sprzęgłem wielotarczowym. Nie oznacza to oczywiście, że WOM pracuje przy wyłączonym silniku – jego źródłem mocy nadal jest silnik ciągnika.

Rodzaj napędu WOM	Co dzieje się po rozłączeniu głównego sprzęgła jazdy?	Typowa cecha
Zależny od sprzęgła	Napęd WOM zostaje przerwany	Prosta konstrukcja
Ze sprzęgłem dwustopniowym	W pierwszym stopniu WOM pozostaje napędzany	Dwa stopnie obsługi pedału
Niezależny	WOM może nadal pracować; steruje się nim osobno	Oddzielne sprzęgło WOM

Osobną kategorią jest WOM zależny od prędkości jazdy (ang. ground-speed PTO). W tym rozwiązaniu liczba obrotów wyjścia jest powiązana z ruchem układu jezdnego, a nie utrzymywana na stałym poziomie 540 czy 1000 obr/min. Spotyka się go w wybranych starszych i specjalistycznych rozwiązaniach. Nie należy uruchamiać takiego trybu bez potwierdzenia zgodności z maszyną.

4. Prędkości WOM: 540, 540E, 1000 i 1000E obr/min

Dwa najczęściej spotykane znamionowe ustawienia tylnego WOM to 540 obr/min oraz 1000 obr/min. W wielu ciągnikach występują również tryby ekonomiczne 540E lub 1000E.

• 540 obr/min – popularne ustawienie dla szeregu maszyn o umiarkowanym zapotrzebowaniu na moc, zgodnie z ich instrukcją.
• 1000 obr/min – często wykorzystywane przy większych obciążeniach i maszynach przewidzianych do takiej prędkości.
• 540E – na wyjściu WOM nadal uzyskuje się 540 obr/min, ale przy niższej prędkości obrotowej silnika niż w standardowym trybie 540; rozwiązanie może zmniejszyć zużycie paliwa przy lekkim obciążeniu.
• 1000E – analogiczny tryb ekonomiczny dla 1000 obr/min, jeżeli producent przewidział go w danym modelu.

Ważne: oznaczenie 540E nie znaczy, że maszyna otrzymuje 750 obr/min. W niektórych konstrukcjach ekonomiczne 540 obr/min rzeczywiście osiąga się przy około 1500–1750 obr/min silnika, lecz właściwe wartości różnią się między modelami. Przykładowo dane techniczne John Deere 6R 110 podają 540 obr/min WOM przy 1967 obr/min silnika oraz 540E przy 1496 obr/min silnika. [1] Do maszyny wymagającej 540 obr/min nie należy dobierać 1000 obr/min tylko dlatego, że oba zakończenia da się połączyć odpowiednią przejściówką. Niewłaściwa prędkość może powodować uszkodzenia, utratę kontroli nad pracą urządzenia i zagrożenie dla otoczenia.

5. Końcówki wałka WOM: średnica i liczba wypustów

Prędkość WOM i geometria końcówki nie są tym samym parametrem. W rolnictwie spotyka się kilka rozwiązań znormalizowanych, które różnią się średnicą czopa i liczbą wypustów.

Typowe zastosowanie	Nominalna średnica czopa	Liczba wypustów
WOM 540 obr/min	ok. 34,9 mm (1⅜ cala)	6
WOM 1000 obr/min – mniejsze zakończenie	ok. 34,9 mm (1⅜ cala)	21
WOM 1000 obr/min – większe zakończenie	ok. 44,5 mm (1¾ cala)	20

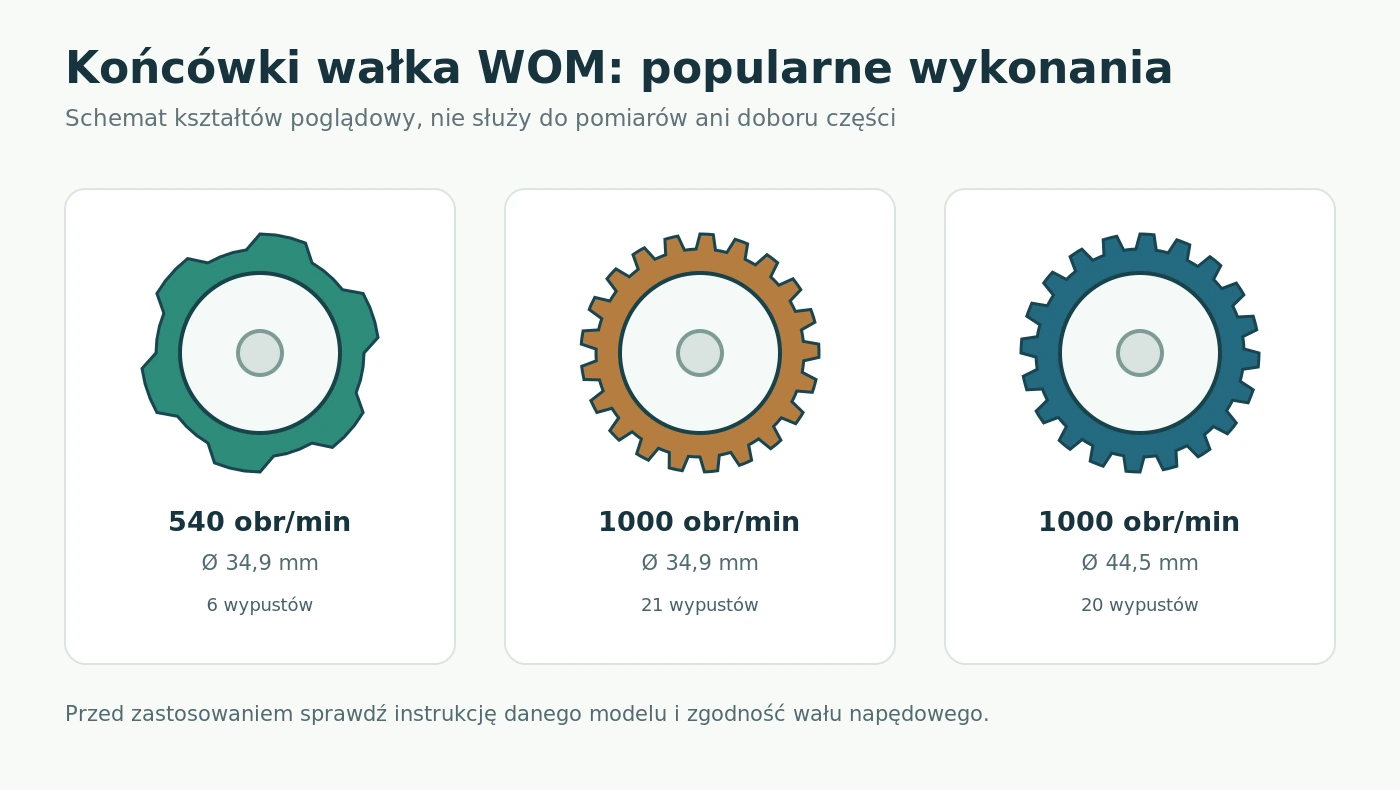

Tego rodzaju konfiguracje są wymieniane w dokumentacji fabrycznej ciągników John Deere, natomiast wymagania dotyczące wymiarów i usytuowania tylnych WOM określa norma ISO 500-3:2014. [2][3] Ilustracja 3. Autorskie przekroje poglądowe, nieodpowiednie do pomiaru i doboru części. Zawsze sprawdzaj oznaczenia fabryczne. Wymiana końcówki wałka w ciągniku wieloprędkościowym może wymagać także odpowiedniego przełożenia lub trybu w skrzyni WOM. Samo dopasowanie mechaniczne złącza nie potwierdza bezpiecznej zgodności całego napędu.

6. Moc i moment obrotowy WOM – przykład obliczeniowy

Moc i moment obrotowy są ze sobą powiązane. Dla wału obracającego się ze stałą prędkością zachodzi zależność: P = 2π · n · M / 60, gdzie P jest mocą w watach, n prędkością w obr/min, a M momentem w niutonometrach. Po przeliczeniu jednostek otrzymujemy praktyczny wzór: M [Nm] ≈ 9550 × P [kW] / n [obr/min]. Jeśli założymy przykładowo 40 kW mocy dostępnej na końcówce WOM, uzyskamy:

• przy 540 obr/min: M ≈ 9550 × 40 / 540 ≈ 707 Nm;
• przy 1000 obr/min: M ≈ 9550 × 40 / 1000 ≈ 382 Nm.

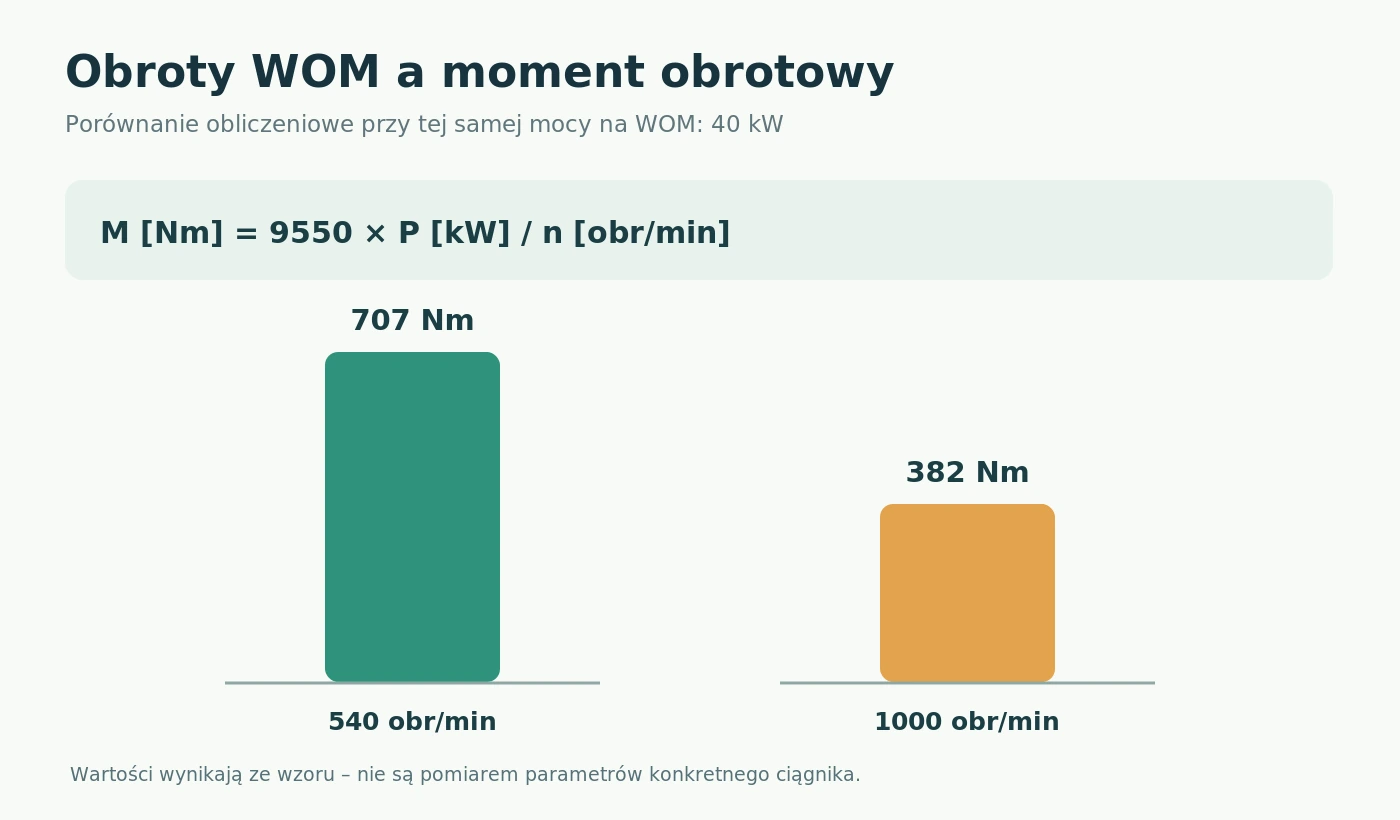

Ilustracja 4. Własne obliczenie dla jednakowej mocy 40 kW; nie są to zmierzone parametry wybranego modelu ciągnika. Zależność ta nie oznacza, że przełączenie ciągnika z 540 na 1000 obr/min automatycznie zmienia rzeczywistą moc w taki sposób. To obliczenie pokazuje jedynie, jaki moment odpowiada tej samej założonej mocy na wale przy dwóch różnych prędkościach. Faktyczny moment zależy od silnika, przełożenia, strat w napędzie oraz zapotrzebowania maszyny.

7. Wał przegubowo-teleskopowy: przeguby, osłony i zabezpieczenia

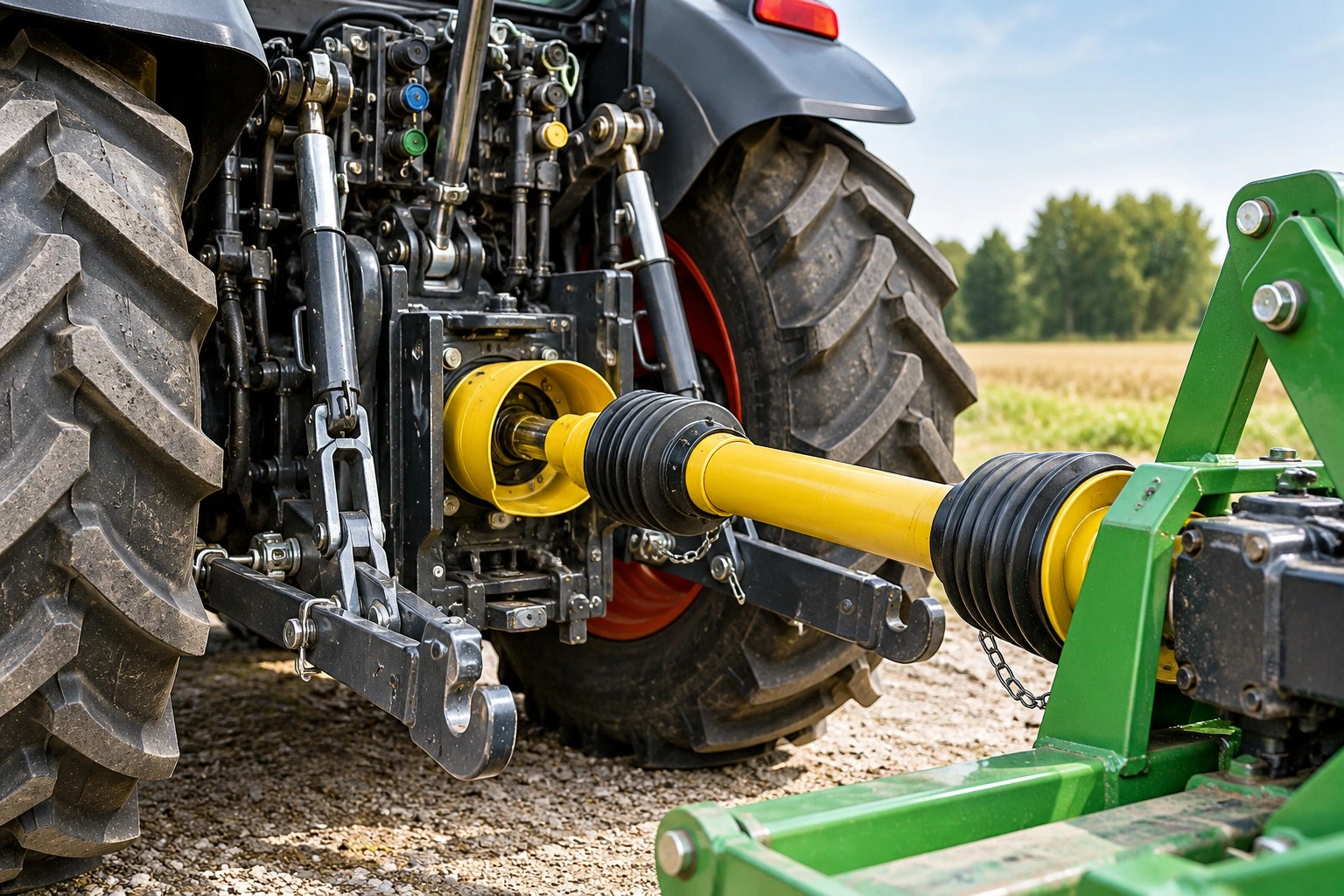

Mechaniczny napęd między ciągnikiem a maszyną przenosi zwykle wał przegubowo-teleskopowy. Jego główne elementy to złącza na obu końcach, przeguby, profile przesuwne pozwalające na zmianę długości oraz kompletna osłona chroniąca przed kontaktem z obracającymi się elementami. W zależności od zastosowania wał może być wyposażony w sprzęgło przeciążeniowe (np. cierne albo ścinane elementem zabezpieczającym) lub sprzęgło jednokierunkowe, pozwalające ograniczyć wpływ bezwładności maszyny na układ napędowy. Poszczególne zabezpieczenia pełnią różne funkcje i nie są zamienne. Szczególnie istotne są właściwa długość wału oraz zachodzenie jego części teleskopowych w całym zakresie pracy TUZ lub zaczepu. Zbyt długi wał może ulec ściśnięciu podczas zmiany położenia maszyny, a zbyt krótki może stracić wymagane zazębienie. Dopuszczalny zakres pracy i kątów przegubów trzeba ustalać według instrukcji producenta.

8. Typowe usterki WOM i możliwe objawy

Awarii WOM nie należy utożsamiać wyłącznie ze złamaniem wałka wyjściowego. Problemy mogą wynikać z układu sterowania, sprzęgła, hydrauliki, przekładni lub samego wału przegubowego.

Objaw	Możliwe obszary przyczyny – nie diagnoza
WOM nie załącza się	Sterowanie, czujniki blokad, sprzęgło, zasilanie hydrauliczne
WOM zatrzymuje się pod obciążeniem	Zużycie sprzęgła, zbyt małe ciśnienie sterujące, przeciążenie
Szarpanie przy włączaniu	Sposób załączania, sprzęgło, obciążenie lub nieprawidłowości sterowania
Hałas i drgania	Przeguby, wał, łożyskowanie, niezgodność kątów, uszkodzona przekładnia
Wyciek oleju przy końcówce WOM	Zużyte lub uszkodzone uszczelnienie, ewentualnie inny nieszczelny element
Końcówka nadal się obraca po wyłączeniu	Bezwładność układu albo problem z rozłączeniem lub hamowaniem – zależnie od konstrukcji

Wstępne rozpoznanie obejmuje ustalenie, czy awaria występuje z samym ciągnikiem, czy tylko po dołączeniu konkretnej maszyny, oraz zapoznanie się z komunikatami diagnostycznymi. Wszelkie oględziny i czynności przy złączach wykonuje się dopiero po wyłączeniu napędu, silnika, zabezpieczeniu ciągnika przed ruchem i całkowitym zatrzymaniu części obrotowych. Prób naprawczych przy obracającym się wale nie należy wykonywać.

9. Bezpieczna praca z WOM – najważniejsze zasady

WOM jest jednym z najbardziej niebezpiecznych obracających się podzespołów gospodarstwa. Przy 540 obr/min wykonuje 9 obrotów na sekundę, a przy 1000 obr/min około 16,7 obrotu na sekundę. Ubranie lub sznurek wciągnięte przez nieosłonięty wał mogą owinąć się wokół niego szybciej, niż człowiek zdąży zareagować. [4]

• Wszystkie osłony wałka ciągnika, wału przegubowo-teleskopowego i wejścia napędu maszyny muszą być kompletne i prawidłowo zamocowane.
• Nie należy przechodzić nad pracującym wałem, pod nim ani zbliżać się do niego z luźną odzieżą.
• Podłączanie, rozłączanie i kontrolę połączeń wykonuje się przy wyłączonym silniku, unieruchomionym ciągniku i po całkowitym zatrzymaniu napędu.
• Przed pracą trzeba potwierdzić właściwą prędkość WOM i dopuszczalną moc dla maszyny.
• Osłona wału nie może obracać się razem z nim; należy stosować sprawne elementy zabezpieczające przewidziane przez producenta.
• Jeśli pojawia się nieprawidłowy hałas, bicie, uszkodzenie osłony lub inne oznaki awarii, należy przerwać pracę i skontrolować zestaw po jego całkowitym zatrzymaniu.

Powyższe wskazówki nie zastępują instrukcji i oceny warunków pracy. Penn State Extension opisuje szczegółowo mechanizmy wciągnięcia przez wały WOM oraz znaczenie osłon i ich utrzymywania w sprawnym stanie. [4]

10. Najczęstsze pytania o WOM

Czy 540E oznacza 750 obr/min na końcówce wałka?

Nie. W trybie 540E wałek WOM ma osiągać nominalnie 540 obr/min, natomiast silnik może pracować z mniejszą prędkością obrotową niż w zwykłym ustawieniu 540. Liczba 750 bywa przywoływana jako odrębna prędkość spotykana w niektórych konstrukcjach lub w starszych opisach, ale nie jest automatycznie prędkością wyjściową 540E.

Czy WOM niezależny to to samo co sprzęgło dwustopniowe?

Nie. Sprzęgło dwustopniowe steruje dwoma obwodami za pomocą jednego pedału. WOM niezależny ma odrębny układ załączania, zwykle osobne sprzęgło WOM.

Czy wałek WOM i wał przegubowo-teleskopowy to ta sama część?

Nie. Wałek WOM jest wyjściem napędu ciągnika. Wał przegubowo-teleskopowy przenosi napęd z niego do wału wejściowego maszyny, kompensując zmiany położenia połączenia.

Czy wał WOM 1000 obr/min ma zawsze 21 wypustów?

Nie. Popularne są zarówno mniejsze zakończenia 34,9 mm z 21 wypustami, jak i większe 44,5 mm z 20 wypustami. O doborze rozstrzygają oznaczenia fabryczne i dokumentacja producenta.

Czy obracanie się wałka po wyłączeniu zawsze oznacza uszkodzony hamulec WOM?

Nie. Czas wybiegu zależy m.in. od bezwładności napędzanej maszyny i konstrukcji układu. Jeśli zachowanie różni się od instrukcji lub występują inne niepokojące objawy, należy zlecić diagnostykę.

Podsumowanie

Wał odbioru mocy jest podstawowym sposobem mechanicznego napędzania maszyn rolniczych. Przy jego ocenie należy rozróżnić rodzaj sterowania napędem, znamionową prędkość obrotową, geometrię końcówki, zdolność przenoszenia momentu i stan osłon oraz zabezpieczeń. Rozumienie tych różnic pomaga prawidłowo dobierać osprzęt, rozpoznawać usterki i bezpieczniej użytkować ciągnik. Materiał edukacyjny przygotowany do bloga KOMEX. Gdy awaria WOM jest jednym z powodów wycofania ciągnika z użytkowania, warto osobno ocenić opłacalność naprawy i sprzedaży – również w formule skupu używanych ciągników i maszyn rolniczych.

Źródła i materiały techniczne

1. John Deere, 6R 110 – Rear Power Take-Off (PTO): dane o prędkościach 540/540E/1000, obrotach silnika i sposobie załączania, Źródło online
2. ISO 500-1:2014: standard dotyczący specyfikacji i wymagań bezpieczeństwa tylnego WOM ciągników rolniczych, Źródło online
3. ISO 500-3:2014: standard dotyczący wymiarów końcówek i usytuowania tylnego WOM, Źródło online; por. John Deere, 7R 290 – konfiguracje 6/21/20 wypustów, Źródło online
4. Penn State Extension, Power Take-Off (PTO) Safety, aktualizacja 10 marca 2026, Źródło online
5. Coalinga College, Tractor Operations – Power Take-Off and Hydraulic Motors, Źródło online

Grafiki 2–4: autorskie schematy poglądowe opracowane do tego artykułu. Grafika 1: wygenerowana wizualizacja poglądowa. Żadna z ilustracji nie zastępuje dokumentacji konstrukcyjnej ani instrukcji montażu.
